3C3系列UPS不间断电源

3C3系列大功率UPS 400-500KVA

3C3系列UPS不间断电源

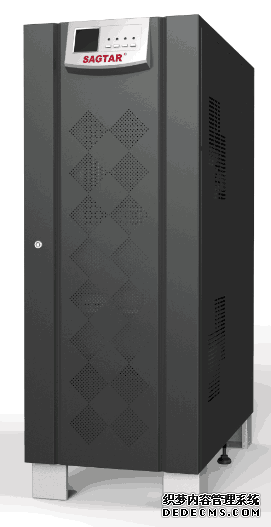

                                                  参考图

   3C3系列UPS不间断电源是我公司精心打造的一款高端三进三出双变换不间断电源产品。该产品采用创新的设计、一体化的理念,拥有多项专利,在绿色环保、高效节能及可靠性方面有极大提高。产品性能指标达到国际领先水平,产品采用多个DSP、MCU、CPLD全数字控制,可实现8台机器直接无主从自主并联运行,具有极高的性价比,是供电高要求行业的最佳选择。该系列UPS的特点如下:

1、 性能指标高
u 先进的整流和IGBT逆变控制技术,在线式三进三出双变换结构,支持380/400/415V,50/60Hz电网体系;
u 超宽的输入电压和频率范围,电网适应能力强;
u 超强的负载适应性和输出过载和短路能力;
u 在接入谐波滤波器时,输入功率因数可高达0.99,输入谐波电流小于4.5%;
u 输出功率因数高达0.9,比传统UPS带载能力强12.5%;
u 智能故障诊断,丰富的故障记录,大容量的故障存储空间;
u 超长的平均无故障时间和超低的平均故障检修时间。

2、 安全、稳定
u 采用DSP对UPS各功率变换环节(包括并机)实行全数字化控制,系统稳定性更高;
u 系统内风扇冗余设计,极大提高了系统可靠性;
u 内置输出隔离变压器,可减小零地电压和负载谐波电流对逆变器的影响;
u 系统设计中90%以上元器件采用国际知名品牌,设备出厂前经过了24小时老化和相关验证测试,保证系统的高可靠性。

3、 丰富的选件
u 内置多种通讯接口(RS232,RS485,干接点、EPO等);
u 可接入多种选件:SNMP网络通讯卡、电池温度补偿器、防雷模块、防尘网等。

4、 设计独特、操作简单
u 全正面维护,支持上下进线,进线口均装有保护装置;
u 友好的人机界面,大的液晶屏与键盘结合使用,操作便捷。

技术关键点:
◆ 多个DSP、CPLD、MCU全数字控制,更高的系统一致性、稳定性;
◆ 输出功率因数0.9,更好的带载能力,带载能力高出传统的功率因数0.8  UPS 12.5%;
◆ 输入电压、频率范围宽,超强的电网适应性;
◆ 全数字的无主从、自主并联均流控制技术,最大可并联8台;
◆ 超强的输出短路和过载能力,确保系统的稳定性和极限状态下的系统安全;
◆ 先进的电池智能管理,科学的电池自动维护,确保了电池的高使用寿命;
◆ 控制电源系统冗余设计,确保了控制系统 的可靠性;
◆ 散热系统独立设计,系统内外多重防护设计,确保恶劣环境下系统的高可靠性;
◆ 6英寸液晶显示,界面友好,方便客户使用;
◆ 多种谐波抑制技术,确保系统的绿色环保;
◆ 双变换在线技术,输出变压器隔离,完全隔离市电及油机可能产生的对负载的影响;


技术规格:
容量 额定功率 400kVA 500KVA
有功功率 360kW 450KW
主路 输入方式 三相+地线
额定交流输入 380/400/415VAC
电压范围 290VAC~498VAC
额定频率 50/60Hz
频率范围 45-65Hz
输入功率软启动 5-600秒可设置
功率因数 0.99(加输入滤波器)
旁路 额定交流输入 380/400/415VAC     三相+零线(三相+零线+地线)
电压范围 ±10%,±15%,±20%可设置
频率 50/60Hz±10%
输出 额定交流输出 380/400/415VAC
稳压精度 ±1%(平衡负载),±2%(100%不平衡负载)
功率因数 0.9
电压动态瞬变 ±5%(0~100%负载变化)
总谐波电压失真度 <1%(100%线性负载),<3%(100%非线性负载)
电压动态响应时间 <5ms
同步范围 ±5%
逆变器过载能力 输出功率因数为0.9时逆变工作:105% 长期工作,110% 1小时,125% 10分钟,150% 1分钟
频率精度 ±0.05%
波形 纯净正弦波
效率 逆变模式 94%
ECO模式 98%
N+X并联 并机数量 最多8台
电池配置 电池数量可调 12V,32节(30~34节可调) 12V,40节
显示说明 LCD 加 LED
机器尺寸 深(mm) 855  900
高(mm) 1900  1900
宽(mm) 6脉冲 2265
12脉冲 2265 2900
重量 净重(Kg) 6脉冲 2105
12脉冲 2500 3000
使用环境 温度 0-40℃
湿度 0-95%
噪音(1m) 67dB
控制管理 RS-232/可选USB 支持windows2000/XP/7/Linux/Unix/Mac
可选SNMP 支持由SNMP管理员和网络浏览器进行电力管理
符合标准 安规 IEC60950-1,IEC62040-1-1
电磁兼容 IEC62040-2,IEC62040-3
