高频在线式6KVA-10KVA

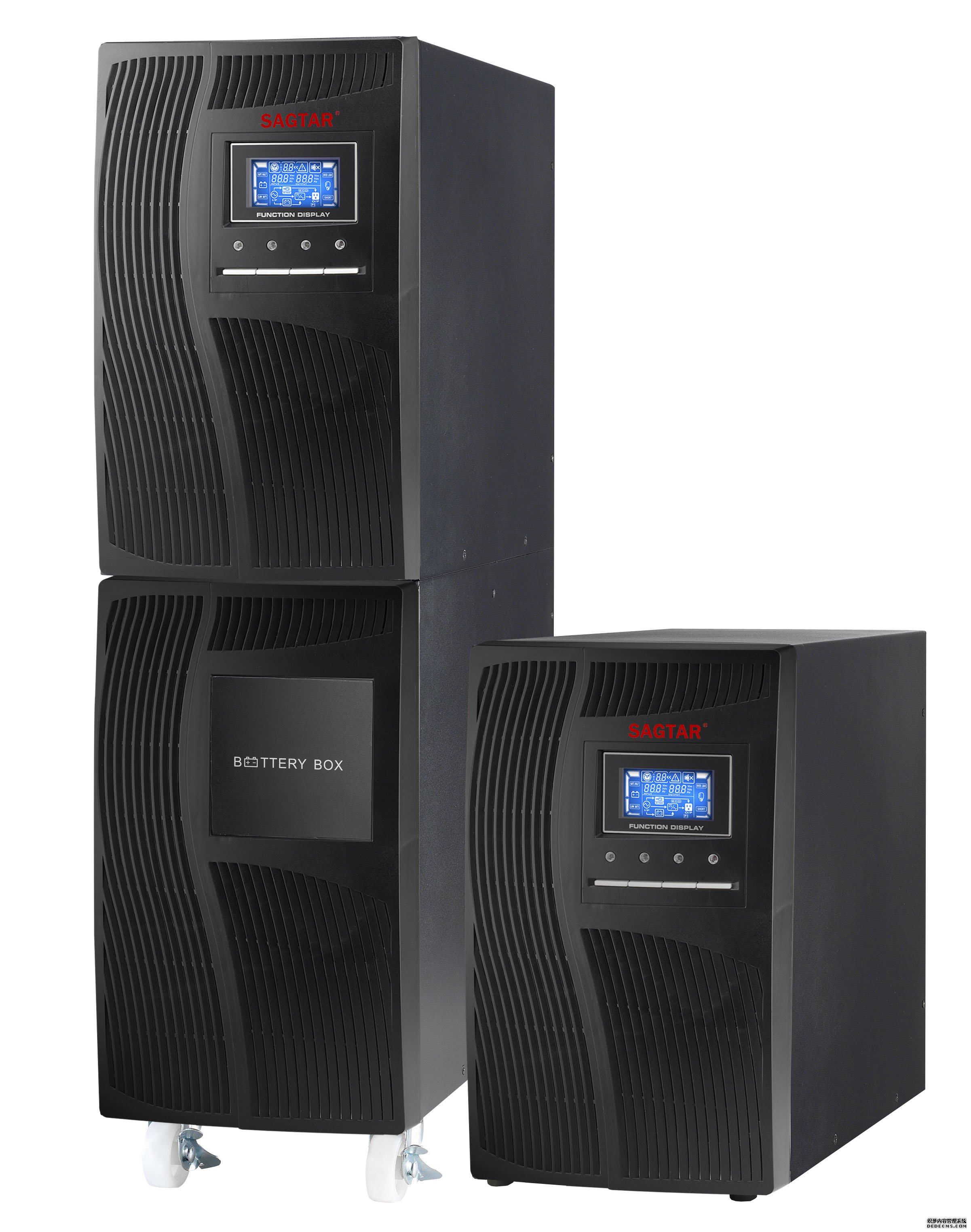

                     SAGTAR高频在线式C6K(S)—C10KS
                                       高频在线式6KVA-10KVA






SAGTAR城堡系列C6K(S)~C10KS并联冗余采用双转换纯在线式的架构,是最能有效解决所有电源问题的最佳架构设计。该架构能够有效阻隔异常电源对负载的冲击,同时还能保证输出电源的稳定、可靠,让负载安全的运行。采用数字化控制技术,实现并联扩容和并联冗余的功能,为用户提供电源规划的弹性和更安全的保障。

1.高可靠性的并联扩容技术,让您规划电源更有弹性

以往,您会因为考虑到未来设备的扩充,而在初期就规划了大容量的UPS设备,这是一项很大的浪费。现在, 您只要考虑您实际的电力需求, 规划适当的UPS就可以了。未来如果因为设备的扩充而需要相应的电力扩充时, 只需要购买扩充部分的UPS, 将它并联到原有的电源系统就可以了, 增加了规划的弹性,并大大的减少了投资的浪费。



2.N+1并联冗余的规划,提供您最可靠的电源解决方案

N+1并联冗余意味着随时都有多一台的UPS为您的重要设备提供保障。规划电源系统时,比额定容量增加一台,这样,当系统中任何一台UPS发生故障时,都能因为这额外增加的一台UPS,使得电源系统能够不间断的为您的重要设备提供高品质的电力,使得系统更加可靠。同时先进的均流技术使得并联运行下的每一台UPS平均分担着负载电流,在提高系统可靠性的同时,也延长了UPS的使用寿命。

例如:计算机负载为20KVA,就可以使用3台UPS实现并联冗余,如果其中一台UPS需移出或关机拆除。其它两台UPS会立即支持所有的负载。因此,无论哪一台UPS出现故障,都会因为您妥善的并联冗余的规划,而使得贵重的设备获得了不间断的高品质电力供应。


3.小型化的设计,为您节省寸土寸金的办公空间

由于应用了先进的控制技术,大大的提高了功率密度,新的C6K(S)~C10KS并联冗余UPS是在线式UPS相同容量中体积最小的。在今日寸土寸金的办公空间里,为您节省了宝贵的空间。

4.在线维修的设计,即使维修也不需要断电

只要将UPS转到维修模式,您就可以在持续供应负载电力的状况下安全的进行在线维修;如果您做了N+1并联冗余的规划,即使在维修的时候市电发生中断,您的贵重设备也能得到不间断的高品质电力供应。

5.贴心的功能设计,让您更方便的使用

直流启动功能,让您在没有市电供应的情况下,也能使用UPS。定时开关机的功能,免除您因为忘记启用UPS而招致的损失。远程监控功能,实现无人化的目标。强大的充电功能,不但方便您对备用时间的延长,智慧型的充电方式更使得电池的寿命得以延长,节省开支。自动重启动功能,使您在UPS备用关机后不必亲身为UPS开机。还有其他许许多多的贴心设计,为您的工作带来更多的便利。

6.优异的技术指标,让您用得更安心

一直以来,SAGTAR的产品都是遵循着国际间最严格的设计规范,让您得以享有最高品质的产品性能。
接近1的输入功因,大幅度的减少了对市电电网的污染,提高电网的利用率,是真正的绿色电源。
超宽广的输入电压范围,在各种恶劣的电力环境下都为您的贵重设备提供最完善的保护。
接近90%的满载运转效率,有效的为您节省电费支出。
强大的抗干扰能力,符合IEC61000-4对于抗电磁干扰的要求,能有效的杜绝电网上的杂讯、高压、突波,给您的设备提供一个干净的电力环境。
其他各项优异的技术指标,让您以经济的价格,享受高档的品质。

.智能电源监控管理软件WinPower2003

支持Microsoft Windows95/98/Me/NT/2000/XP/Linux操作系统。适用于TCP/IP局域网,支持TCP/IP网络监控UPS;提供分层目录结构管理网络UPS;异常事件发生时可通过广播、电子邮件、传呼及手机短信通知用户;自动侦测UPS型号及通讯口;提供密码保护功能;支持定时开启/关闭UPS功能;支持UPS定时自测功能;支持图形方式实时显示UPS状态功能;支持网络关闭多台服务器和工作站的功能;支持Smart Event功能,使用户按自已的需求定义接收异常电力信息的方式;支持关闭大部份应用程序及保存相关文档;支持简/繁体中文、多国语言及英文平台;支持在线帮助功能。具有数据记录(包括市电、UPS、负载、电池)和事件日志功能,便于系统管理员进行UPS日常维护。

.完备的监控通讯功能

提供了RS-232、智能插槽(Intelligent Slot)等监控通讯接口。用户可以选购SAGTAR AS400卡,以提供IBM AS400标准通讯信号,来作Remote Display,包含声音报警及灯光显示等监控功能。或选购SAGTAR WebPower智能监控卡,通过Internet国际互联网进行全球化管理,或者通过SNMP网管,实现集中监控及远程监控等功能。



● 高频在线式系列内置外接电池充电器,用户可根据自己需要配置不同容量的电池。

先进设计之过负载及短路保护,耐用可靠。

内置网络控制接口,可配单机或网络版3CNDON UPS自动存盘软件

电子控制线路采用了微型处理器,进一步提升UPS整机的可靠性和稳定性。


型号* C6K(S) C10K(S)
相位 单进单出
容量 6000VA/4800 W 10000VA/8000 W
输入
电压范围 低电压转换 110VAC ± 3% 于50%负载;176VAC ± 3% 于100%负载
低电压恢复 120VAC ± 3% 于50%负载;186VAC ± 3% 于100%负载
高电压转换 300VAC ± 3%
高电压恢复 290VAC ± 3%
频率范围 46Hz ~ 54 Hz 或 56 Hz ~ 64 Hz
功率因数 ≧ 0.99 @ 100%负载
输出
输出电压 208/220/230/240VAC
电压范围(电池模式) ± 1%
频率范围(同步校正范围) 46Hz ~ 54 Hz @ 50Hz系统;56Hz ~ 64 Hz @ 60Hz系统
频率范围 (电池模式) 50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz
浪涌比率 3:1(最大)
谐波失真 ≦3% THD(线性负载);≦6% THD(非线性负载)
转换时间 交流到直流 0 ms
逆变到旁路 0 ms
波形(电池模式) 纯正弦波
效率
市电模式 89% 90%
电池模式 88% 89%
电池
标准机 电池型号 12V/7AH 12V/7AH
数量 16
标准充电时间 9小时充至90%
最大充电电流 预设:1.0A±10%;最大2.0A±10%
充电电压 218.4 VDC ± 1% 273 VDC ± 1%(基于电池数量20颗)
长效机 电池型号 取决于申请商
容量
最大充电电流 预设:4.0A±10%;最大6.0A±10%
充电电压 216 VDC ± 1%(基于电池数量16pcs)
显示说明
LCD或LED显示  UPS状态、负载大小、电池容量、输入输出电压、负载时间、故障情况
警告声音
电池模式 每4秒响一声
电池电量低 每4秒响一声
过载 每0.5秒响一声
错误 连续鸣响
物理性能
标准型号 尺寸,深x宽x高(mm) 369x190x688 442x190x688
净重(kgs) 72 82
长效型号 尺寸,深x宽x高(mm) 369x190x318 442x190x318
净重(kgs) 21 23
使用环境
湿度 0-95% RH @ 0-40°C (不结露)
噪音 小于55 dBA @ 1 Meter 小于58 dBA @ 1 Meter
控制管理
Smart RS-232 / 可选USB 支持Windows 2000/2003/XP/Vista/2008, Windows 7/8,Linux,Unix,and MAC
可选SNMP 电源管理支持SNMP管理与网络管理

*当UPS设为恒压恒频模式时,输出电力会降额40%,当UPS的输出电压设为208VAC时,输出电力会降额20%.
**当内部电池数改为16-19颗时,机器会依照地下公式降额输出:P=RRatingX(N/20 x100%)
***若机器安装在超过海拔1000公尺的地方时,每升高100m输出电力会降额1%.
