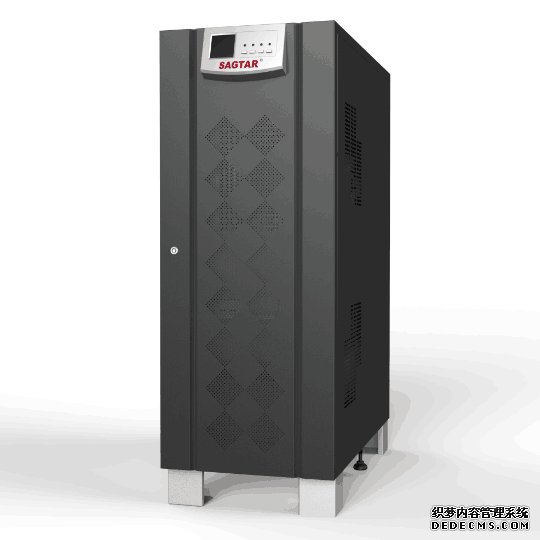

美国山特工频在线式3C3-6KVA-3C3-400KVA

        美国山特工频在线式3C3-6KVA-3C3-400KVA


美国山特工频在线式3C3-6KVA-3C3-400KVA

美国山特UPS专为数据处理中心、大型计算机、制造业、通讯业等重要系统设计的大型UPS。采用IGBT功率模块、两次变换真在线技术,双内NCPU设计,保证为负载提供稳压稳频的完美正弦波输出。通过专用计算机监控软件、Modem、SNMP适配器等更可实现UPS远程临控,并提供高层次的可靠性。

●两次变换真在线式工频设计,要配合静态旁路开头,具备完善的过载和故障保护功能.具有隔离变压器,100KVA以上UPS可12脉冲整流,有效抑制了UPS对电网源造成的谐波污染,提高了UPS的输入功率因数。

●逆变器采用IGBT技术的高效率的设计,可靠性高。

●具有很宽的电压输入范围,减少电池运行机会,延长电池寿命。

●UPS提供RS232接口及功能强大的监控软件,支持TCP/IP、SNMP等网络协议,具有先进的远程网络监控功能,采用发送电子邮件或传呼、短信等方式提供实时报警信息等。提供操作简便,一目了然的大屏幕触摸LCD显示控制面板。(其中10KVA、15KVA UPS为双行LCD显示)。

●内置双CPU微处理器,采用直接数字信号控制(DDC)及数字信号处理(DSP)等先进技术,全功能智能数字化控制,包括:操作运行、自动关机、实时参数测量显示等。

●配合独立的电池检测包,通过UPS DB9接口,可检测多达四组的单只电池运行参数,实现真正意义上的电池智能化管理。

●高可靠性、低维护量。内置手动维修旁路开关。其MTBF(平均无故障工作时间)高达20万小时,(平均复时间)仅为l5分钟。

●美国山特UPS采用先进可靠的控制技术,可提供性能可靠的热备份系统和多达八台的直接并机系统(并机时每台UPS需增加一块并机板,UPS之间连接并机控制线)。提供多种规格,不同后备时间的配套电池柜。

●美国山特三三UPS技术参数



型号 3C310 3C320 3C330 3C340 3C360 3C380
容量(KVA) 10 20 30 40 60 80
输入
标称电压(VAC) 380V±25%(三相四线)
频率(HZ) 50Hz±10%
逆变输出
相数 3Pha3C+N
标称电压 380V;
峰值因数 3:1
波形 正弦波
电压稳定度 ±1%
电压动态响应 ±5%
频率 50HZ
频率稳定度 (不同步)50Hz±0.5%
(同步)50Hz±2%
过载能力 125%,10分钟min
150%,l分钟min
效率 92%
电池
电池类型 阀控铅酸密封电池
电压 384V
浮充电压 432V
最大放电电流(A) 25 51 76 101 152 203
旁路状态
结构 静态开关+手动维修旁路
输入相数 3 Pha3C
输入电压范围 ±25%
转换时间 0(先合后断)
系统
通讯接口 RS232
环境温度 0℃ —— 40℃
相对湿度 95%不结露
海拔高度 1000m输出标称功率(每升高100m降低l%),最高至4000m
1米处噪音 <50dB
尺寸(WXDXH)
单位mm
10-20KVA
470×730×1130
30-40KVA
705×705×1250
60KVA
705×705×1250
80KVA
1100×860×1680
净重量[KG] 178 224 328 380 455 610





型号 3C3100 3C3120 3C3160 3C3200 3C3300 3C3400
容量(KVA) 100 120 160 200 300 400
输入
标称电压(VAC) 380V±25%(三相四线)
频率(HZ) 50Hz±10%
逆变输出
相数 3Pha3C+N
标称电压 380V;
峰值因数 3:1
波形 正弦波
电压稳定度 ±1%
电压动态响应 ±5%
频率 50HZ
频率稳定度 (不同步)50Hz±0.5%
(同步)50Hz±2%
过载能力 125%,10分钟min
150%,l分钟min
效率 92%
电池
电池类型 阀控铅酸密封电池
电压 432V 480V 480V 480V 480V 480V
浮充电压 432V
最大放电电流(A) 253 304 415 515 780 1030
旁路状态
结构 静态开关+手动维修旁路
输入相数 3 Pha3C
输入电压范围 ±25%
转换时间 0(先合后断)
系统
通讯接口 RS232
环境温度 0℃—— 40℃
相对湿度 95%不结露
海拔高度 1000m输出标称功率(每升高100m降低l%),最高至4000m
1米处噪音 <50dB
尺寸(WXDXH)
单位mm
100-120KVA
1100×860×1680
160-200KVA
1590×860×1680
300-400KV
1630×1000×1900
净重量[KG] 859 920 1250 1350 2200 2600
